Помилки BAFANG на електровелосипеді: що означають і як їх усунути

Якщо на дисплеї електровелосипеда з системою BAFANG раптово з’явився код помилки, це означає, що електроніка зафіксувала проблему або некоректний сигнал.

Це не завжди означає, що двигун несправний. Причиною може бути:

  • поганий контакт у роз’ємі;
  • пошкоджений кабель;
  • неправильно встановлений датчик швидкості;
  • перегрів двигуна або контролера;
  • несправність датчика;
  • проблема з акумулятором;
  • помилка зв’язку між компонентами системи.

У багатьох випадках BAFANG рекомендує спочатку перезапустити систему. Якщо помилка з’являється знову, потрібно проводити подальшу діагностику.

Важливо розуміти, що коди помилок BAFANG можуть відрізнятися залежно від покоління системи, моделі двигуна, контролера, дисплея та протоколу зв’язку. У BAFANG використовуються, зокрема, UART і CAN-bus. Тому точне значення коду завжди потрібно звіряти з документацією саме вашої системи.

Поширені коди помилок BAFANG

Код Значення Що можна перевірити самостійно Можливе рішення
04 Помилка ручки газу Перевірити роз’єм і кабель, якщо throttle встановлений Перевірка або заміна ручки газу
05 Ручка газу не повертається у вихідне положення Перевірити, чи вільно рухається ручка Перевірка або заміна throttle
07 Захист від перенапруги Перевірити акумулятор і правильність напруги Діагностика акумулятора/контролера, перевірка через BESST
08 Некоректний сигнал Hall-сенсора двигуна Перевірити зовнішній роз’єм і кабель двигуна Професійна діагностика двигуна і контролера
09 Помилка фази або обмотки двигуна Оглянути зовнішню проводку двигуна Діагностика двигуна
10 Перегрів двигуна Зупинитися і дати двигуну охолонути Якщо помилка повторюється — діагностика
11 Помилка датчика температури двигуна Перезапустити систему Діагностика двигуна
12 Помилка датчика струму / контролера Перевірити з’єднання Професійна перевірка контролера
13 Помилка температурного датчика акумулятора Перевірити умови використання Діагностика акумулятора/BMS
14 Перегрів контролера Вимкнути систему і дати охолонути Перевірити причину перегріву
15 Помилка датчика температури контролера Перезапустити систему Діагностика контролера
21 Помилка датчика швидкості Перевірити датчик, магніт, відстань і кабель Вирівняти магніт, відремонтувати або замінити датчик
25 Помилка сигналу датчика крутного моменту Перевірити видимі роз’єми Діагностика torque-сенсора
26 Помилка сигналу швидкості датчика крутного моменту Перевірити кабелі та роз’єми Професійна діагностика
27 Перевищення струму контролера Не продовжувати постійно перезапускати систему Діагностика контролера та двигуна
30 Помилка зв’язку Перевірити роз’єми дисплея, двигуна і проводки Діагностика кабелів, дисплея, контролера та ПЗ
33 Помилка ланцюга датчика гальма Перевірити датчики і кабелі Ремонт або заміна датчика
41/42 Неправильна загальна напруга акумулятора Перевірити правильність акумулятора Діагностика BMS та акумулятора
43–48 Помилки осередків, температури або SOC батареї Не відкривати акумулятор самостійно Професійна діагностика акумулятора

Помилка BAFANG 21: датчик швидкості

Одна з найпоширеніших і відносно простих для первинної перевірки несправностей — це помилка датчика швидкості.

Зазвичай датчик розташований біля заднього колеса і працює разом із магнітом.

Перевірте:

  • чи проходить магніт навпроти датчика;
  • чи не стала занадто великою відстань між магнітом і датчиком;
  • чи не змістився сам датчик;
  • чи не пошкоджений кабель;
  • чи добре підключений роз’єм.

Якщо під час руху на дисплеї постійно показує 0 km/h, а потім з’являється помилка, датчик швидкості — одне з перших місць для перевірки.

Помилка BAFANG 30: проблема зв’язку

Код 30 означає помилку комунікації між компонентами системи.

В електровелосипеді між собою можуть обмінюватися даними:

  • дисплей;
  • пульт керування;
  • двигун;
  • контролер;
  • акумулятор/BMS;
  • різні датчики.

Тому код 30 сам по собі не означає, що несправний якийсь один конкретний компонент.

Причиною може бути навіть поганий контакт у роз’ємі або пошкоджений кабель.

Саме тому не варто одразу купувати новий дисплей, двигун чи контролер. Спочатку краще встановити, де саме переривається зв’язок.

Помилки 08 і 09: проблема двигуна

Код 08 пов’язаний із некоректним сигналом Hall-сенсора всередині двигуна.

Код 09 вказує на проблему з фазою або обмоткою двигуна.

Самостійно безпечно перевіряти лише зовнішній кабель і роз’єм двигуна.

Розбирати двигун без попередньої діагностики не рекомендується. Несправність може бути не в самому моторі, а, наприклад, у контролері або проводці.

Помилки 10 і 14: перегрів

Код 10 означає перегрів двигуна.

Код 14 — перегрів контролера.

Якщо така помилка з’явилась:

  1. припиніть рух;
  2. вимкніть електропідтримку;
  3. дайте системі охолонути;
  4. після охолодження перезапустіть велосипед.

Якщо помилка регулярно повертається під час звичайної їзди, необхідна додаткова діагностика.

Причиною може бути не лише реальний перегрів, але й несправність температурного датчика або електроніки.

Що можна безпечно перевірити самостійно

Перед зверненням у сервіс можна перевірити:

  • чи правильно встановлений акумулятор;
  • чи всі видимі роз’єми добре підключені;
  • чи немає пошкоджених або перетиснутих кабелів;
  • чи правильно стоїть датчик швидкості і магніт;
  • чи немає вологи або сильного забруднення біля роз’ємів;
  • чи зникає помилка після нормального перезапуску;
  • чи охолов двигун після перегріву.

Перед від’єднанням роз’ємів велосипед потрібно вимкнути.

Що не варто робити самостійно

Не рекомендується самостійно відкривати акумулятор або BMS.

Літій-іонний акумулятор містить значний запас енергії. Неправильне втручання може призвести до короткого замикання, займання або травм.

Також не варто купувати новий дисплей тільки тому, що роз’єм зовні схожий.

У системах BAFANG використовуються різні протоколи, зокрема UART і CAN-bus. Навіть фізично схожий дисплей може бути несумісним із конкретним мотором або контролером.

Тобто сумісність залежить від:

  • моделі двигуна;
  • покоління системи;
  • типу роз’єму;
  • протоколу зв’язку;
  • програмного забезпечення.

Професійна діагностика BAFANG з BESST

Для складніших несправностей BAFANG використовує спеціальне діагностичне обладнання та програмне забезпечення BESST.

За допомогою сумісної системи можна:

  • зчитувати інформацію про систему;
  • проводити системні тести;
  • виконувати діагностику;
  • перевіряти компоненти;
  • у підтримуваних системах виконувати оновлення програмного забезпечення.

Професійна діагностика дозволяє точніше визначити, де саме знаходиться несправність:

  • у двигуні;
  • контролері;
  • дисплеї;
  • датчику швидкості;
  • датчику крутного моменту;
  • акумуляторі/BMS;
  • кабельній проводці;
  • комунікації між компонентами.

Це допомагає уникнути ситуації, коли дорогі запчастини замінюють навмання.

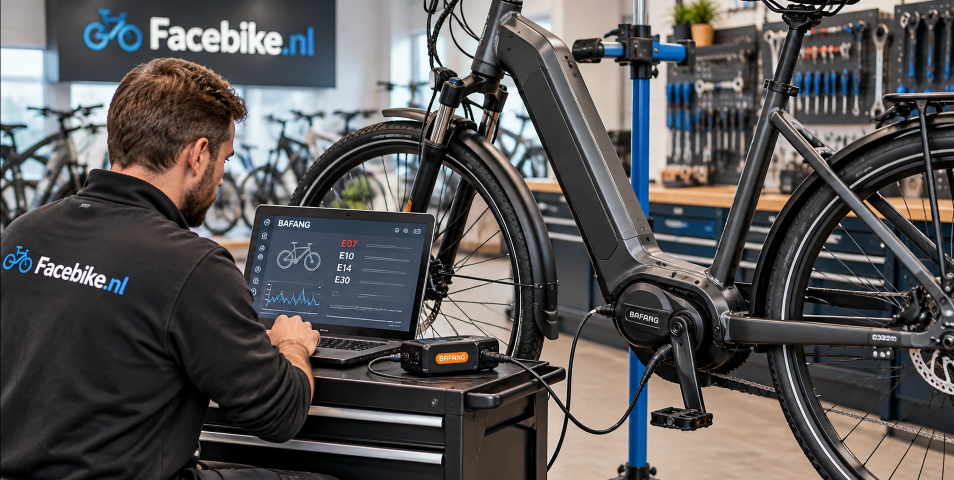

Діагностика та ремонт BAFANG у Facebike.ua

У Facebike.ua є майстерня для обслуговування та ремонту електровелосипедів.

Для систем BAFANG у Facebike є спеціальне діагностичне обладнання та програмне забезпечення, включно з інструментами для роботи з BAFANG BESST на сумісних системах.

Це дозволяє механікам не просто побачити код помилки на дисплеї, а перевірити систему глибше і зрозуміти, який саме компонент викликає несправність.

У Facebike також є запчастини для BAFANG-систем, зокрема різні дисплеї, зарядні пристрої та інші компоненти електровелосипедів. Наявність і сумісність конкретної деталі потрібно перевіряти для кожного велосипеда окремо.

Ремонт виконують кваліфіковані механіки, які можуть провести діагностику, визначити причину несправності та за потреби виконати ремонт або заміну сумісного компонента.

Що бажано привезти на діагностику

Щоб швидше знайти несправність, бажано привезти:

  • сам електровелосипед;
  • його оригінальний акумулятор;
  • ключ від акумулятора;
  • зарядний пристрій, якщо проблема пов’язана з заряджанням;
  • фото або відео помилки, якщо вона з’являється не постійно.

Це допомагає відтворити проблему саме в тих умовах, у яких вона виникає.

FAQ

Чи можна самостійно стерти помилку BAFANG?
Деякі тимчасові помилки зникають після перезапуску, якщо причина вже усунена. Але просте стирання коду без ремонту причини не вирішує проблему.

Що означає помилка BAFANG 30?
Це помилка зв’язку між компонентами системи. Спочатку потрібно перевірити роз’єми й проводку, а якщо помилка залишається — провести діагностику системи.

Що означає помилка BAFANG 21?
Вона пов’язана з датчиком швидкості. Потрібно перевірити датчик, положення магніту та кабель.

Чи підходить будь-який дисплей BAFANG до будь-якого двигуна?
Ні. Потрібно враховувати протокол зв’язку, роз’єм, покоління системи та програмну сумісність. UART і CAN-bus не є автоматично взаємозамінними.

Чи може Facebike діагностувати помилки BAFANG?
Так. У Facebike є майстерня, спеціальне діагностичне обладнання та програмне забезпечення для BAFANG-систем, а також запчастини і кваліфіковані механіки для виконання ремонту.
